Thi công nhà xưởng – Tiêu chuẩn & Quy trình nghiệm thu đảm bảo chất lượng

1. Khung tiêu chuẩn áp dụng trong thi công nhà xưởng

Việc thi công nhà xưởng đặc biệt là thi công kết cấu thép cần tuân thủ chặt chẽ các tiêu chuẩn quốc gia, nhằm đảm bảo độ bền, an toàn và tuổi thọ công trình. Các tiêu chuẩn chính gồm:

• TCVN 5575:2024 – Kết cấu thép – Tiêu chuẩn thiết kế.

• TCVN 170:2007 / cập nhật 2022 – Gia công, lắp ráp và nghiệm thu kết cấu thép.

• TCVN 9341:2012 – Thi công và nghiệm thu bê tông (áp dụng cho móng, bulông neo).

• TCVN 9391:2012 – Lưới thép hàn (áp dụng cho nền, mặt bằng).

Ngoài ra, chủ đầu tư hoặc tư vấn giám sát thường có yêu cầu bổ sung như: CO/CQ vật liệu, shop drawing đã phê duyệt, tiêu chuẩn sơn/mạ riêng…

Tiêu chuẩn Việt Nam - TCVN

2. Các bước nghiệm thu trong thi công nhà xưởng kết cấu thép

Quy trình nghiệm thu được thực hiện theo trình tự thời gian của từng hạng mục, bao gồm:

2.1. Nghiệm thu vật liệu và cấu kiện trước lắp dựng

• Kiểm tra CO/CQ thép, bulông, bản mã, sơn, mạ.

• Đối chiếu kích thước, dung sai cấu kiện so với shop drawing (mặt cắt, lỗ bulông, chiều dài, mối hàn).

2.2. Nghiệm thu móng và bulông neo

• Kiểm tra vị trí, cao độ, thẳng hàng bulông neo theo bản vẽ.

• Kiểm tra cốt thép móng, lớp bê tông bảo vệ.

2.3. Nghiệm thu trong quá trình lắp dựng

• Đo độ thẳng đứng cột, khoảng cách trục, cao độ bằng thước, dây dọi hoặc laser.

• Kiểm tra liên kết xà gồ, giằng, trình tự siết bulông cường độ cao.

2.4. Kiểm tra mối hàn và liên kết

• Quan sát hình dạng mối hàn, phát hiện khuyết tật.

• Thực hiện kiểm tra không phá hủy (NDT) như MT, UT, VT.

2.5. Kiểm tra sơn và chống ăn mòn

• Đo độ dày màng sơn/mạ theo yêu cầu thiết kế.

• Kiểm tra màu sắc, bề mặt, xử lý điểm lỗi.

2.6. Kiểm thử tạm và đảm bảo an toàn

• Kiểm tra giằng tạm, neo tạm.

• Đảm bảo ổn định khung trong quá trình thi công.

2.7. Nghiệm thu hoàn thiện và bàn giao

• Đánh giá độ chính xác hình học tổng thể, bề mặt hoàn thiện.

• Nghiệm thu phụ kiện (máng xối, diềm) và bàn giao hồ sơ hoàn công.

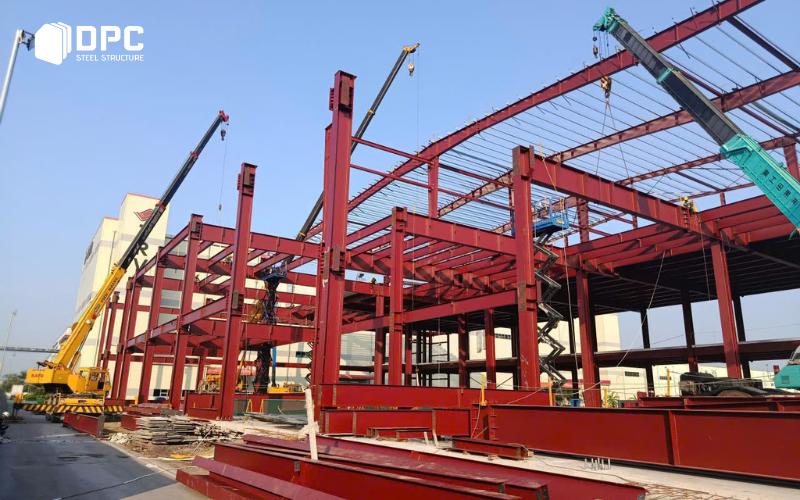

Quy trình lắp dựng cột và kèo thép tại công trường

3. Tiêu chí và dung sai phổ biến trong thi công nhà xưởng

Một số dung sai thường áp dụng (tham khảo, cần đối chiếu TCVN và yêu cầu dự án):

• Độ thẳng đứng cột: H/1000.

• Sai số vị trí bulông neo: ±3 mm.

• Sai số cao độ cấu kiện: ±5 – ±10 mm.

• Độ dày lớp sơn/mạ: theo hồ sơ kỹ thuật (ví dụ 80–120 µm cho hệ sơn công nghiệp).

• Siết bulông cường độ cao: theo 2–3 bước, kiểm tra 100% bằng cờ lê lực.

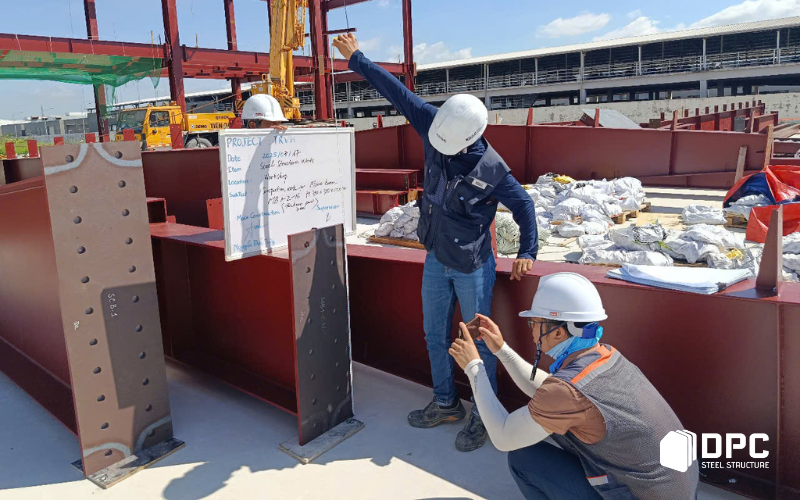

Kỹ thuật đo và kiểm tra dung sai kết cấu thép

4. Hồ sơ nghiệm thu cần thiết khi thi công nhà xưởng

Nhà thầu cần chuẩn bị và lưu trữ đầy đủ các hồ sơ sau:

• CO/CQ vật liệu (thép, bulông, sơn, mạ).

• Bản vẽ shop drawing và bản vẽ hoàn công.

• Biên bản kiểm tra kích thước cấu kiện tại xưởng.

• Biên bản kiểm tra vị trí và cao độ bulông neo móng.

• Nhật ký thi công và biên bản nghiệm thu từng giai đoạn.

• Báo cáo NDT mối hàn, log siết bulông.

5. Checklist nghiệm thu thi công nhà xưởng

Checklist giúp đội thi công, giám sát kiểm tra nhanh và đồng bộ:

A. Thông tin dự án, hạng mục, ngày, đội thi công, giám sát.
B. Vật liệu & cấu kiện: CO/CQ, kích thước, bề mặt.
C. Bulông neo & móng: vị trí, cao độ, độ nhô bulông.
D. Dựng cột & kèo: độ thẳng, khoảng trục, liên kết.
E. Siết bulông: trình tự, torque, ghi log.
F. Hàn: kiểm tra bề mặt, kết quả NDT.
G. Sơn/bảo vệ: màu, độ dày, xử lý lỗi.
H. An toàn & giằng tạm: tình trạng giằng, neo.
I. Ghi chú và đính kèm ảnh, biên bản.

6. Lời khuyên triển khai cho nhà thầu

• Chuẩn hóa hồ sơ đầu vào: Shop drawing, CQ/CQ, dấu kiểm kích thước trước khi nhận cấu kiện.

• Kiểm soát bulông cường độ cao: Luôn dùng cờ lê lực, lưu log siết.

• NDT mối hàn quan trọng: Tránh sự cố về sau.

• Lưu ảnh nghiệm thu gắn vị trí: Dùng phần mềm quản lý hình ảnh và bản vẽ.

Đào tạo đội ngũ thi công & giám sát: Thống nhất tiêu chí nghiệm thu với CĐT trước khi thi công.
