Bản vẽ kết cấu thép – Lỗi thường gặp và giải pháp tối ưu

1. Tầm quan trọng của bản vẽ kết cấu thép

Bản vẽ kết cấu thép không chỉ là sơ đồ kỹ thuật mà còn là “bản đồ” dẫn đường cho toàn bộ quá trình thi công. Một bản vẽ đạt chuẩn:

• Thể hiện đầy đủ kích thước, vật liệu, cấu kiện, và liên kết.

• Giúp kỹ sư, nhà thầu và đội thi công hiểu chung một ngôn ngữ kỹ thuật.

• Đảm bảo kết cấu bền vững và tối ưu chi phí.

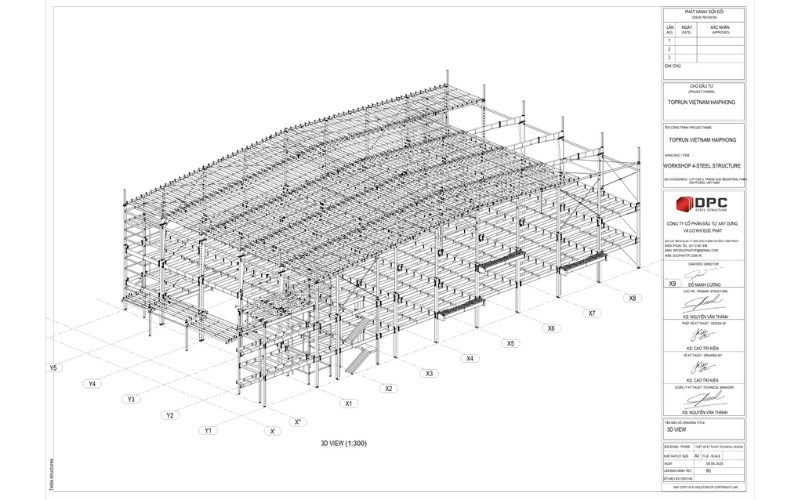

Tầm quan trọng của bản vẽ kết cấu thép

2. Lỗi thường gặp khi thiết kế bản vẽ kết cấu thép

2.1. Sai số về kích thước

• Không tính toán dung sai gia công.

• Không áp dụng đúng quy định trong TCVN 5575:2024.

Hậu quả: Lắp ráp khó khăn, chi phí phát sinh cao.

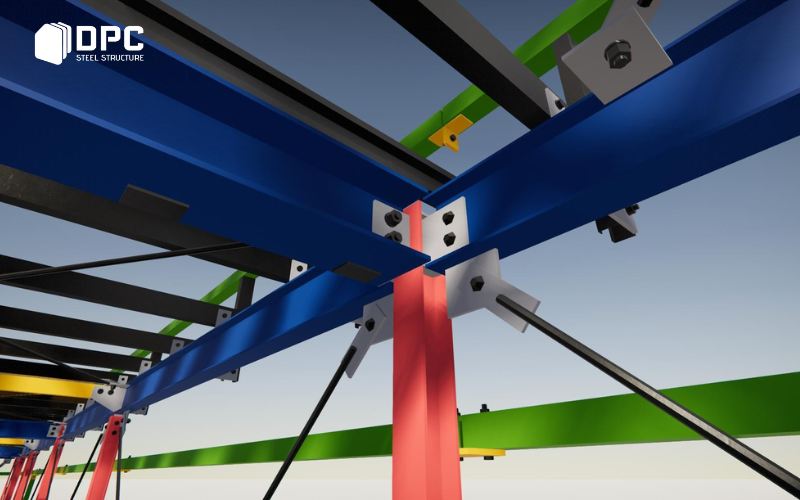

2.2. Liên kết không đạt chuẩn

• Khoảng cách bulông, đường hàn không phù hợp với tải trọng.

• Thiếu kiểm tra liên kết trong các vị trí chịu lực chính.

Hậu quả: Giảm khả năng chịu lực, nguy cơ hư hỏng kết cấu.

2.3. Thiếu ký hiệu hoặc chú thích

• Các ký hiệu trong bản vẽ kết cấu thép không nhất quán.

• Không ghi rõ tiêu chuẩn vật liệu và phương pháp thi công.

Hậu quả: Gây nhầm lẫn khi đọc bản vẽ, dễ dẫn đến thi công sai.

2.4. Không cập nhật thay đổi

• Bản vẽ thiết kế khác với bản vẽ thi công nhưng không được đồng bộ.

• Thiếu hệ thống quản lý phiên bản bản vẽ.

Hậu quả: Thi công sai, tốn thời gian chỉnh sửa.

3. Nguyên nhân dẫn đến lỗi

• Thiếu kiến thức về tiêu chuẩn kết cấu thép.

• Sử dụng phần mềm thiết kế chưa thành thạo.

• Thiếu quy trình kiểm tra và nghiệm thu bản vẽ

4. Giải pháp khắc phục và phòng tránh

4.1. Tuân thủ tiêu chuẩn thiết kế

• Áp dụng đúng kết cấu thép tiêu chuẩn thiết kế theo TCVN 5575:2024 hoặc các tiêu chuẩn quốc tế tương đương.

• Luôn đối chiếu bản vẽ với tiêu chuẩn hiện hành.

4.2. Quy trình kiểm tra nghiêm ngặt

• Lập checklist kiểm tra trước khi phát hành bản vẽ.

• Thẩm định chéo giữa các kỹ sư thiết kế và thi công.

4.3. Sử dụng phần mềm chuyên dụng

• Tekla Structures, AutoCAD, Revit giúp mô hình hóa và phát hiện xung đột.

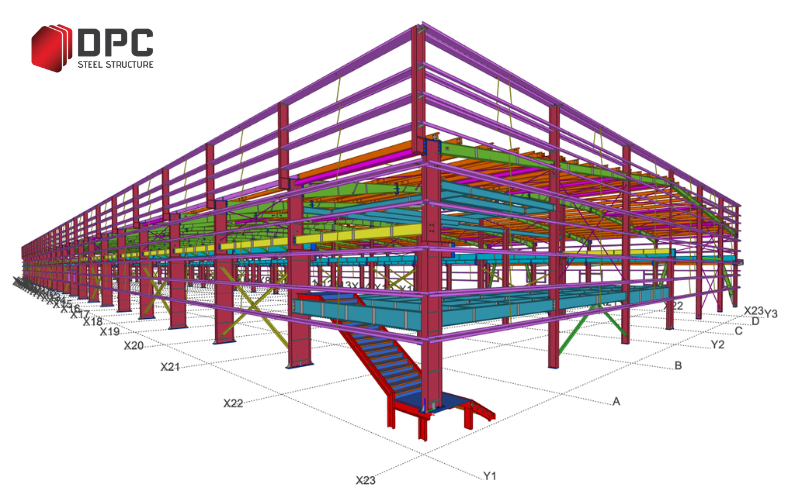

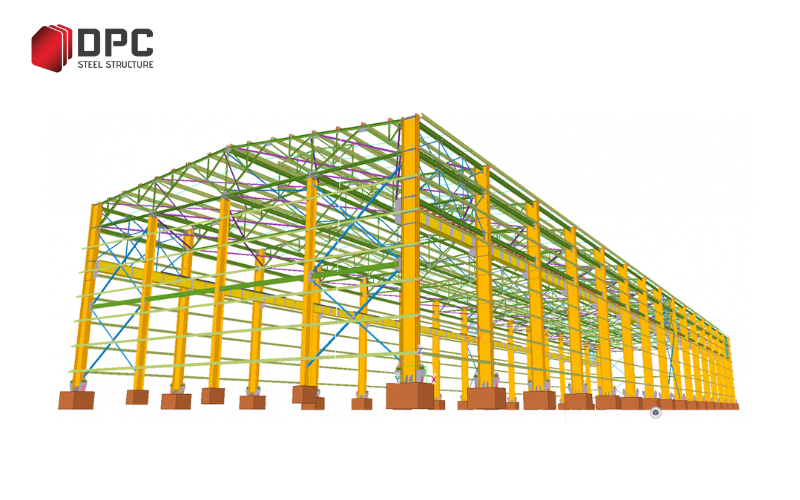

• Mô hình 3D hỗ trợ hình dung rõ bản vẽ kết cấu mái vòm thép hoặc bản vẽ kết cấu thép nhà xưởng.

4.4. Đào tạo định kỳ

• Nâng cao kỹ năng cách đọc bản vẽ kết cấu thép.

• Cập nhật các thay đổi mới nhất của tiêu chuẩn.

5. Kết luận

Một bản vẽ kết cấu thép chính xác là nền tảng cho mọi công trình an toàn và hiệu quả. Việc phòng tránh và khắc phục lỗi không chỉ dựa vào kinh nghiệm, mà còn cần tuân thủ nghiêm ngặt tiêu chuẩn thiết kế kết cấu thép. Khi các bên phối hợp chặt chẽ, rủi ro sẽ giảm thiểu và hiệu quả thi công sẽ được tối đa hóa.
