Bu lông móng là gì? Tìm hiểu bu lông móng nhà thép tiền chế

Trong lĩnh vực xây dựng hiện đại, đặc biệt là các công trình nhà xưởng công nghiệp, sự vững chắc của toàn bộ kết cấu phụ thuộc vào những chi tiết nhỏ nhất. Nếu coi hệ khung kèo là xương sống, thì bu lông móng chính là "khớp nối" sống còn giữ cho nhà thép tiền chế bám chặt vào lòng đất. Chỉ một sai sót nhỏ trong việc tính toán hay lắp đặt bu lông neo cũng có thể dẫn đến những thảm họa về kết cấu, gây lãng phí lớn về chi phí xây dựng nhà xưởng.

1. Bu lông móng là gì và tại sao nó quan trọng với kết cấu thép?

Bu lông móng (hay còn gọi là bu lông neo - Anchor Bolt) là một chi tiết cơ khí dùng để liên kết các cấu kiện thép với nền móng bê tông cốt thép. Trong quy trình xây dựng nhà xưởng tiền chế, sau khi phần móng bê tông được đổ, các đầu bu lông sẽ lộ lên trên mặt đất để bắt chặt vào bản mã chân cột của hệ khung.

Tầm quan trọng của bu lông neo trong nhà xưởng kết cấu thép thể hiện qua ba yếu tố:

• Truyền tải trọng: Nó nhận toàn bộ tải trọng từ mái, tường, và các thiết bị máy móc truyền qua cột thép, sau đó phân tán lực xuống hệ thống móng.

• Chống lật và xô ngang: Khi có gió bão hoặc rung động mạnh từ cầu trục, bu lông móng là thành phần duy nhất giữ cho cột thép không bị nhấc bổng hoặc trượt khỏi vị trí móng.

• Định vị kết cấu: Nó quyết định sự chính xác về tim trục và độ thẳng đứng của toàn bộ nhà xưởng khung thép.

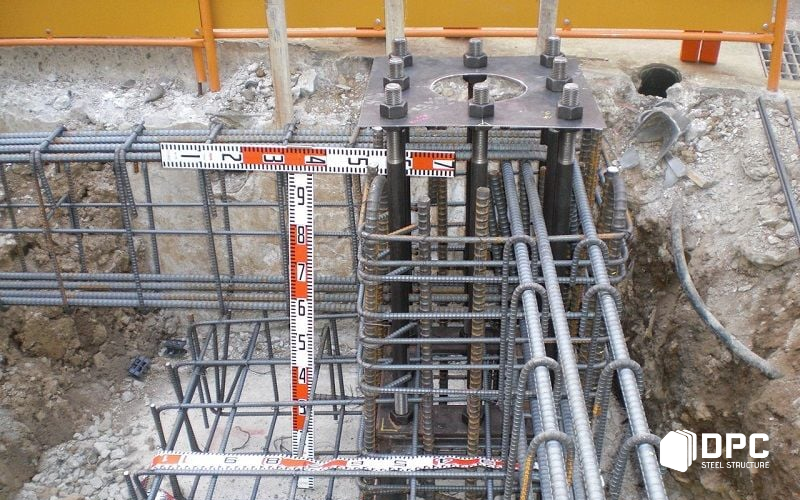

Hình ảnh cụm bu lông móng đã hàn định vị

2. Phân loại bu lông móng phổ biến trong xây dựng nhà xưởng

Tùy vào đặc thù của từng bản thiết kế nhà thép tiền chế, các kỹ sư sẽ lựa chọn loại bu lông có hình dáng và cường độ khác nhau để đảm bảo khả năng chịu lực kéo và lực cắt.

2.1. Phân loại theo hình dáng

• Bu lông chữ J: Có đầu bẻ cong giống hình chữ J, tạo độ bám móc cực tốt trong bê tông. Đây là loại "quốc dân" trong thi công nhà xưởng.

• Bu lông chữ L: Đầu bẻ vuông góc, thường dùng trong các vị trí góc móng hoặc các công trình có tải trọng trung bình.

• Bu lông chữ I (Thẳng): Là một thanh thép trụ thẳng, đầu dưới thường được hàn thêm các tấm thép chặn (Anchor plate) để tạo lực cản.

• Bu lông chữ V, U: Dùng cho các liên kết đặc thù đòi hỏi sự bám dính đa chiều.

2.2. Phân loại theo cấp bền (Cường độ)

Trong nhà xưởng công nghiệp, cấp bền của bu lông là thông số kỹ thuật tối quan trọng.

• Cấp bền 4.6, 5.6: Dùng cho các công trình nhà thép tiền chế quy mô nhỏ, mái tôn nhẹ.

• Cấp bền 8.8: Là loại bu lông cường độ cao, bắt buộc phải dùng cho các công trình có nhịp lớn, có cầu trục nặng hoặc xây dựng tại các vùng thường xuyên có gió bão mạnh.

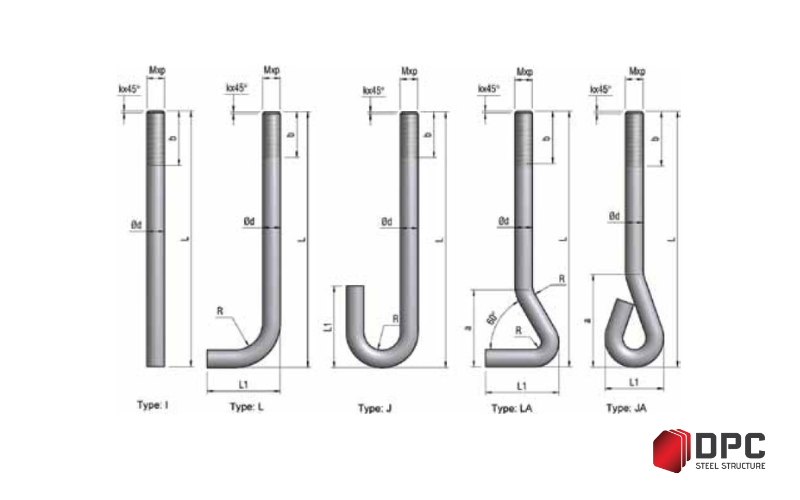

Các dạng bu lông móng khác nhau

3. Tiêu chuẩn kỹ thuật khi thiết kế nhà thép tiền chế đối với hệ neo

Việc thiết kế nhà thép tiền chế không chỉ là vẽ lên hệ khung, mà phải bắt đầu từ việc tính toán chính xác số lượng, đường kính và độ sâu của bu lông móng.

3.1. Tính toán đường kính và chiều dài

Thông thường, bu lông neo trong nhà xưởng khung thép có đường kính từ 22, 24, 27 đến 30 hoặc lớn hơn. Chiều dài bu lông phải đảm bảo hai phần:

1. Phần chôn trong bê tông: Phải đủ dài để tạo lực dính, tránh bị nhổ bật lên khi cột chịu lực kéo.

2. Phần nhô lên mặt đất: Phải đủ để xỏ qua bản mã chân cột (thường dày 20-30mm), lắp long đền phẳng, long đền vênh và ít nhất 1-2 đai ốc (ecu).

3.2. Lựa chọn lớp mạ bảo vệ

Do bu lông móng tiếp xúc trực tiếp với môi trường ẩm ướt ở chân cột, việc lựa chọn lớp mạ ảnh hưởng lớn đến tuổi thọ của kết cấu thép:

• Hàng đen: Giá rẻ nhưng dễ rỉ sét, chỉ nên dùng nếu được bao phủ hoàn toàn bởi bê tông bảo vệ.

• Mạ kẽm điện phân: Lớp mạ mỏng, phù hợp với môi trường khô ráo.

• Mạ kẽm nhúng nóng: Đây là tiêu chuẩn vàng trong thi công nhà xưởng tiền chế, giúp bu lông chống chịu được sự ăn mòn của môi trường công nghiệp khắc nghiệt trong hàng chục năm.

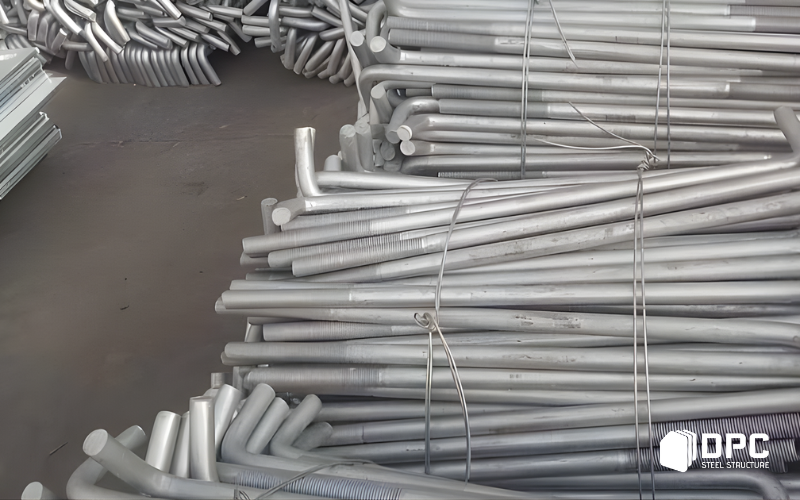

Bu lông móng mạ kẽm nhúng nóng

4. Quy trình thi công nhà xưởng tiền chế và cách đặt bu lông móng chính xác

Sai số trong đặt bu lông móng là "nỗi khiếp sợ" của các nhà thầu thi công nhà thép tiền chế. Chỉ cần lệch 1cm, việc lắp dựng cột thép sẽ trở nên bất khả thi.

4.1. Sử dụng bản mã định vị (Template)

DPC Steel luôn yêu cầu sử dụng Template (dàn định vị) bằng thép được cắt CNC theo đúng kích thước tim cột trên bản vẽ. Các cụm bu lông sẽ được cố định vào Template này trước khi đưa vào hố móng, đảm bảo khoảng cách giữa các bu lông trong một cụm là tuyệt đối chính xác.

4.2. Định vị bằng máy toàn đạc điện tử

Trong quá trình xây dựng nhà xưởng, việc dùng thước dây thủ công là không đủ. Chúng tôi sử dụng máy toàn đạc để định vị tọa độ X, Y và cao độ Z của từng cụm bu lông. Sau khi định vị, bu lông được hàn cố định vào hệ thép móng để chắc chắn không bị xê dịch khi máy đầm dùi hoạt động lúc đổ bê tông.

4.3. Bảo vệ đầu ren sau khi lắp đặt

Sau khi đổ bê tông, phần ren bu lông lộ ra phải được vệ sinh sạch sẽ, bôi mỡ chống rỉ và bọc nilon bảo vệ. Điều này giúp quá trình lắp dựng nhà thép tiền chế diễn ra trơn tru, đai ốc dễ dàng được siết chặt mà không bị kẹt bởi bê tông khô hay rỉ sét.

Công nhân DPC Steel đang lắp đặt bu lông móng trên công trường

5. Vai trò của bu lông móng trong việc tối ưu chi phí xây dựng nhà xưởng

Nhiều chủ đầu tư thường thắc mắc tại sao hạng mục bu lông nhỏ bé lại ảnh hưởng đến chi phí xây dựng nhà xưởng. Thực tế, sự chuẩn xác từ đầu giúp tiết kiệm rất nhiều:

• Giảm chi phí sửa chữa: Nếu đặt lệch bu lông, chi phí để đục bê tông, cắt nối hoặc khoan cấy bu lông hóa chất thay thế là cực kỳ đắt đỏ, chưa kể làm yếu liên kết móng.

• Đẩy nhanh tiến độ thi công: Khi bu lông chuẩn xác, việc lắp dựng hệ khung nhà xưởng kết cấu thép diễn ra liên tục, không bị gián đoạn, từ đó giảm chi phí nhân công và máy móc.

• Tăng tuổi thọ công trình: Sử dụng bu lông đúng cấp bền và mạ kẽm nhúng nóng giúp tránh các chi phí bảo trì, thay thế hệ chân cột sau này.

6. Những sai lầm thường gặp khi thi công nhà xưởng liên quan đến hệ neo

Với kinh nghiệm nhiều năm trong ngành kết cấu thép, DPC Steel đã chứng kiến nhiều sự cố đáng tiếc mà chủ đầu tư cần lưu ý:

1. Sử dụng sai cấp bền: Thay vì dùng bu lông 8.8 như thiết kế, nhà thầu lại dùng loại 4.6 để cắt giảm chi phí. Điều này cực kỳ nguy hiểm cho các nhà xưởng có cầu trục lớn.

2. Chiều dài ren nhô lên quá ngắn: Khi lắp bản mã chân cột và thêm lớp vữa bù (Grout), phần ren không còn đủ để vặn đai ốc, dẫn đến việc phải hàn "chắp vá" không đúng kỹ thuật.

3. Bu lông bị nghiêng: Do không được gia cố chắc chắn, khi đổ bê tông áp lực lớn làm bu lông bị nghiêng. Điều này khiến chân cột thép không thể đặt phẳng, gây ứng suất tập trung và dễ dẫn đến gãy bu lông.

7. DPC Steel - Đơn vị chuyên thi công nhà thép tiền chế uy tín và chuyên nghiệp

Việc thi công nhà xưởng đòi hỏi sự tỉ mỉ từ những chi tiết nhỏ nhất như con bu lông, hạt cát. Tại DPC Steel, chúng tôi hiểu rằng niềm tin của khách hàng được xây dựng trên sự an toàn và bền bỉ của công trình.

• Quy trình kiểm soát nghiêm ngặt: Từ khâu thiết kế nhà thép tiền chế đến gia công bu lông và lắp đặt hiện trường đều được giám sát bởi các kỹ sư giàu kinh nghiệm.

• Vật liệu đạt chuẩn: Chúng tôi chỉ sử dụng bu lông móng có đầy đủ chứng chỉ CO, CQ về cấp bền và chất lượng lớp mạ.

• Giải pháp tối ưu: Tư vấn cho khách hàng phương án neo giữ phù hợp nhất để vừa đảm bảo an toàn, vừa tiết kiệm chi phí xây dựng nhà xưởng.

Kết luận:

Bu lông móng tuy nhỏ bé nhưng chính là nền móng của sự an tâm. Hiểu rõ về nó sẽ giúp bạn quản lý dự án nhà thép tiền chế một cách hiệu quả hơn. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về "khớp nối" quan trọng này trong xây dựng công nghiệp.
