Tìm hiểu những phần mềm thiết kế kết cấu thép chuyên dụng

Khi nói đến việc thiết kế nhà thép tiền chế, nhiều người có thể nghĩ ngay đến AutoCAD. Tuy nhiên, trong ngành công nghiệp 4.0, AutoCAD chỉ là một phần rất nhỏ của một "hệ sinh thái" phần mềm phức tạp và mạnh mẽ hơn nhiều. Việc xây dựng nhà xưởng hay một công trình kết cấu thép phức tạp đòi hỏi sự kết hợp của nhiều công cụ chuyên dụng, từ phân tích tải trọng, mô phỏng 3D chi tiết đến việc xuất lệnh sản xuất cho máy CNC.

Vậy, đâu là những phần mềm thực sự đang định hình ngành kết cấu thép hiện đại? Và tại sao việc chọn đúng công cụ lại ảnh hưởng trực tiếp đến chi phí xây dựng nhà xưởng và chất lượng công trình?

Trong bài viết chuyên sâu này, DPC Steel sẽ "giải phẫu" các phần mềm thiết kế chuyên dụng nhất, phân loại chúng theo từng chức năng và giải thích cách chúng tôi áp dụng chúng trong quy trình thi công nhà xưởng của mình.

1. Tại sao không có "một phần mềm duy nhất" cho thiết kế kết cấu thép?

Sai lầm phổ biến nhất là tìm kiếm "phần mềm tốt nhất" cho mọi thứ. Thực tế, một dự án kết cấu thép có hai giai đoạn cốt lõi, đòi hỏi hai loại "bộ não" khác nhau:

1. Giai đoạn Phân tích & Thiết kế (Analysis & Design): Trả lời câu hỏi "Kết cấu này có AN TOÀN không?" và "Tiết diện dầm/cột bao nhiêu là TỐI ƯU?". Đây là công việc của Kỹ sư Tính toán (Structural Engineer).

2. Giai đoạn Triển khai Chi tiết & Sản xuất (Detailing & Fabrication): Trả lời câu hỏi "Sản xuất cấu kiện này NHƯ THẾ NÀO?" và "Lắp ráp ra sao?". Đây là công việc của Họa viên Chi tiết (Steel Detailer) và nhà máy.

Không có phần mềm nào là "vua" ở cả hai lĩnh vực này. Một công ty thi công nhà thép tiền chế chuyên nghiệp như DPC Steel phải làm chủ cả một hệ sinh thái phần mềm để đảm bảo dòng chảy thông tin thông suốt từ bản vẽ đến thực tế.

2. Nhóm 1: Phần mềm Phân tích & Tính toán (SAD) - "Bộ não" của nhà xưởng khung thép

Đây là các phần mềm giúp kỹ sư mô hình hóa kết cấu dưới dạng sơ đồ tính, gán tải trọng (gió, bão, động đất, tải trọng sử dụng...) và chạy phân tích nội lực. Chúng quyết định sự an toàn và tối ưu vật liệu cho công trình.

2.1. SAP2000 (CSI)

• Chuyên dụng cho: Phân tích kết cấu đa năng, phức tạp.

• Điểm mạnh: SAP2000 là một trong những phần mềm "kinh điển" và mạnh mẽ nhất. Sức mạnh của nó nằm ở khả năng phân tích gần như mọi loại kết cấu: từ dầm đơn giản, nhà xưởng công nghiệp, nhà cao tầng, đến các công trình siêu phức tạp như cầu treo, đập thủy điện, kết cấu mái không gian. Nó cực kỳ mạnh trong phân tích phi tuyến (vật liệu, hình học) và phân tích động (động đất, dao động).

• Sử dụng khi: Cần giải các bài toán kết cấu đặc biệt, phức tạp (ví dụ: mái vòm khẩu độ lớn, silo, cầu trục tải trọng nặng) mà các phần mềm khác "bó tay".

2.2. ETABS (CSI)

• Chuyên dụng cho: Thiết kế Tòa nhà (Building Design).

• Điểm mạnh: ETABS được phát triển từ SAP2000 nhưng được tối ưu hóa riêng cho việc thiết kế tòa nhà (chung cư, văn phòng, trung tâm thương mại). Trong khi SAP2000 mạnh về tính "tổng quát", ETABS lại mạnh về tính "chuyên dụng". Giao diện của nó cho phép mô hình hóa các hệ dầm, sàn, cột, vách của một tòa nhà nhiều tầng một cách cực kỳ nhanh chóng và trực quan. Đây là phần mềm tiêu chuẩn trong thiết kế nhà thép cao tầng.

• Sử dụng khi: Thiết kế nhà thép tiền chế nhiều tầng, nhà cao tầng, hoặc các nhà xưởng kết cấu thép có hệ sàn phức tạp (sàn lửng, sàn văn phòng).

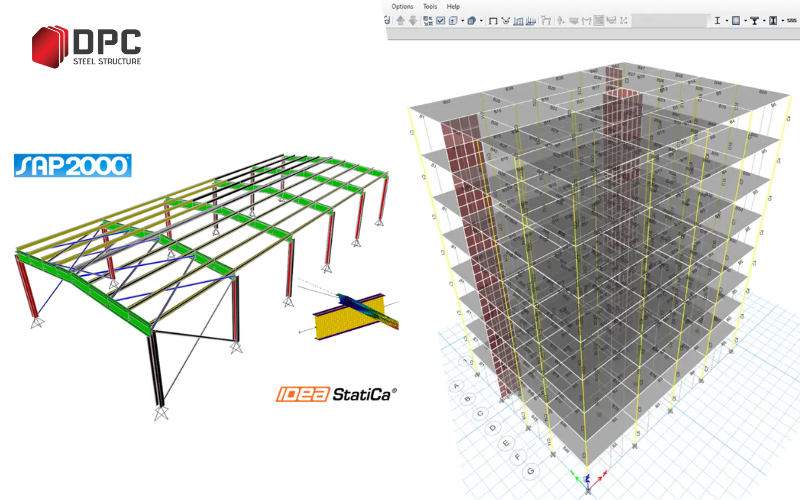

Phần mềm phân tích và tính toán kết cấu

2.3. STAAD.Pro (Bentley)

• Chuyên dụng cho: Phân tích kết cấu theo nhiều tiêu chuẩn quốc tế.

• Điểm mạnh: Là đối thủ cạnh tranh trực tiếp của SAP2000/ETABS. STAAD.Pro rất mạnh trong việc hỗ trợ thư viện vật liệu phong phú và các bộ tiêu chuẩn thiết kế (codes) của nhiều quốc gia (Mỹ, Anh, Ấn Độ, Nhật, Châu Âu...). Nó cũng được ưa chuộng trong ngành công nghiệp nặng, thiết kế các giàn thép, tháp, kết cấu đỡ đường ống (pipe rack).

• Sử dụng khi: Làm việc với các dự án có yêu cầu tuân thủ nhiều bộ tiêu chuẩn thiết kế quốc tế khắt khe, đặc biệt là các dự án FDI.

Tóm tắt Nhóm 1: Các phần mềm này sẽ cho bạn câu trả lời về SỰ AN TOÀN và TIẾT DIỆN TỐI ƯU của dầm và cột. Nhưng chúng sẽ không cho bạn biết phải khoan con bu-lông ở đâu. Đó là việc của Nhóm 2.

3. Nhóm 2: Phần mềm BIM & Triển khai Chi tiết (Detailing) - Trái tim của nhà thép tiền chế

Đây là các phần mềm BIM (Building Information Modeling) thế hệ mới, giúp "hiện thực hóa" thiết kế. Chúng cho phép dựng mô hình 3D với độ chi tiết cực cao (LOD 400), tức là "giống y như thật", chi tiết đến từng con bu-lông, bản mã, mối hàn.

3.1. Tekla Structures (Trimble) - "Nhà Vua" của gia công kết cấu thép

Nếu phải chọn ra một phần mềm quan trọng nhất đối với một nhà máy sản xuất kết cấu thép như DPC Steel, thì đó chính là Tekla.

• Chuyên dụng cho: Chi tiết kết cấu (Structural Detailing).

• Điểm mạnh: Tekla được sinh ra để làm một việc và làm nó tốt nhất thế giới: mô hình hóa và triển khai chi tiết kết cấu thép và bê tông đúc sẵn.

  • Mô hình 3D (LOD 400): Bạn không "vẽ" 3D, bạn "xây" 3D. Bạn đặt một cây thép, Tekla biết nó là thép gì, nặng bao nhiêu, sơn lớp gì, có bao nhiêu bu-lông, và các bu-lông đó thuộc loại gì.

  • Phát hiện va chạm (Clash Detection): Đây là tính năng "ăn tiền". Tekla tự động kiểm tra xem dầm thép của bạn có bị va chạm với một dầm khác, một ống PCCC, hay một cầu thang hay không, trước khi nó được sản xuất. Điều này giúp loại bỏ sai sót tại công trường, tiết kiệm hàng tỷ đồng chi phí xây dựng nhà xưởng.

  • Tự động hóa bản vẽ: Từ mô hình 3D, Tekla có thể tự động "bóc tách" và xuất ra hàng ngàn bản vẽ gia công (Shop drawing) cho từng cấu kiện và bản vẽ lắp dựng (Erection drawing) cho công trường.

  • Dữ liệu CNC (Quan trọng nhất): Tekla xuất thẳng file dữ liệu (file NC/DSTV) cho các máy cắt, máy khoan CNC tại nhà máy. Con người không cần phải đo đạc thủ công. Máy móc sẽ cắt và khoan chính xác 100% theo những gì mô hình 3D đã thiết kế.

• Sử dụng khi: Bạn là nhà thầu thi công, nhà máy gia công nhà thép tiền chế. Bạn cần sự chính xác tuyệt đối, tự động hóa và dòng chảy thông tin liền mạch từ thiết kế đến sản xuất. Tekla là chìa khóa để thi công nhà xưởng nhanh và chính xác.

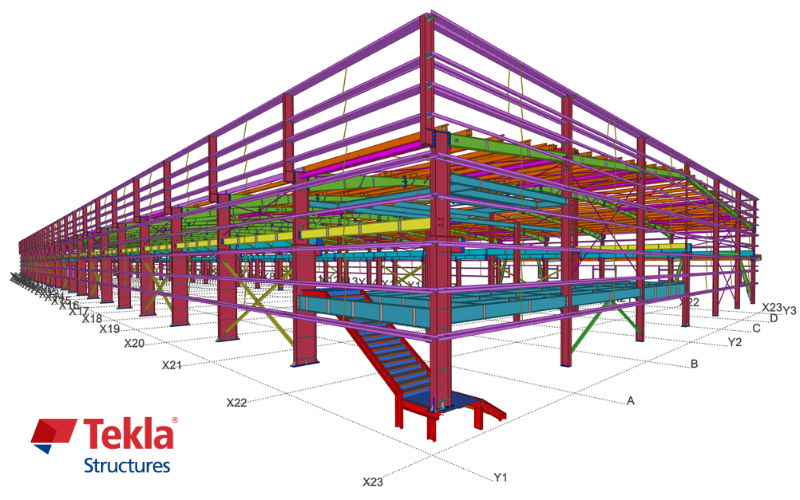

Một mô hình nhà xưởng 3D trong Tekla Structures

3.2. Autodesk Revit - "Nhà Vô địch" của Hợp tác BIM Đa ngành

Nếu Tekla là "vua" detailing, thì Revit là "vua" của hợp tác BIM đa ngành.

• Chuyên dụng cho: BIM Đa ngành (Kiến trúc, Kết cấu, Cơ điện - MEP).

• Điểm mạnh: Sức mạnh lớn nhất của Revit là cho phép Kiến trúc sư (Arch), Kỹ sư Kết cấu (Structure), và Kỹ sư Cơ điện (MEP) làm việc trên cùng một mô hình trung tâm (central model).

  • Kỹ sư kết cấu thép có thể dựng mô hình thép của mình trong Revit.

  • Kỹ sư MEP có thể thấy ngay lập tức mô hình đó và thiết kế đường ống, ống gió của mình "né" các dầm thép.

• So sánh với Tekla: Revit rất mạnh về phối hợp thiết kế ở giai đoạn đầu. Nhưng khi đi vào chi tiết gia công sản xuất (xuất bản vẽ shop, file NC), nó không mạnh mẽ và tự động hóa bằng Tekla.

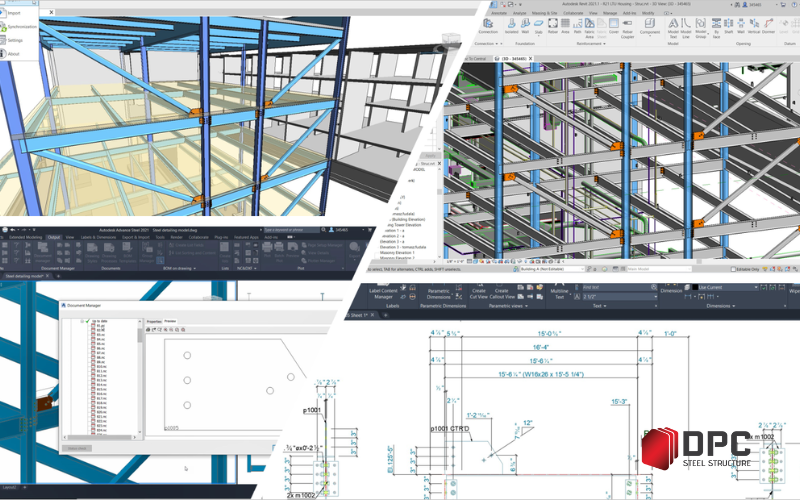

Phần mềm Revit

3.3. Autodesk Advance Steel

• Chuyên dụng cho: Chi tiết kết cấu thép (Steel Detailing).

• Điểm mạnh: Đây là câu trả lời của Autodesk (hãng tạo ra AutoCAD) cho Tekla. Nó là một phần mềm chạy trên nền tảng AutoCAD, tập trung hoàn toàn vào việc dựng mô hình 3D chi tiết cho kết cấu thép và xuất bản vẽ gia công.

• Sử dụng khi: Các công ty đã quen dùng hệ sinh thái Autodesk (AutoCAD, Revit) và cần một công cụ detailing chuyên sâu hơn Revit nhưng không muốn chuyển sang Tekla.

4. Nhóm 3: Phần mềm CAD 2D - Công cụ "Bất tử"

4.1. AutoCAD (Autodesk)

• Chuyên dụng cho: Vẽ kỹ thuật 2D (Drafting).

• Điểm mạnh: Mặc dù các phần mềm BIM 3D đang thống trị, AutoCAD vẫn là "tiêu chuẩn vàng" và không thể bị thay thế. Nó được sử dụng ở mọi nơi:

  • Tạo các bản vẽ mặt bằng 2D đơn giản, bản vẽ kiến trúc.

  • Đọc, kiểm tra và "lau chùi" (clean) các bản vẽ 2D do Tekla hoặc Revit xuất ra trước khi gửi cho khách hàng.

  • Là nền tảng cho Advance Steel.

  • Đối với nhiều nhà xưởng khung thép quy mô nhỏ, đơn giản, AutoCAD vẫn là đủ để triển khai.

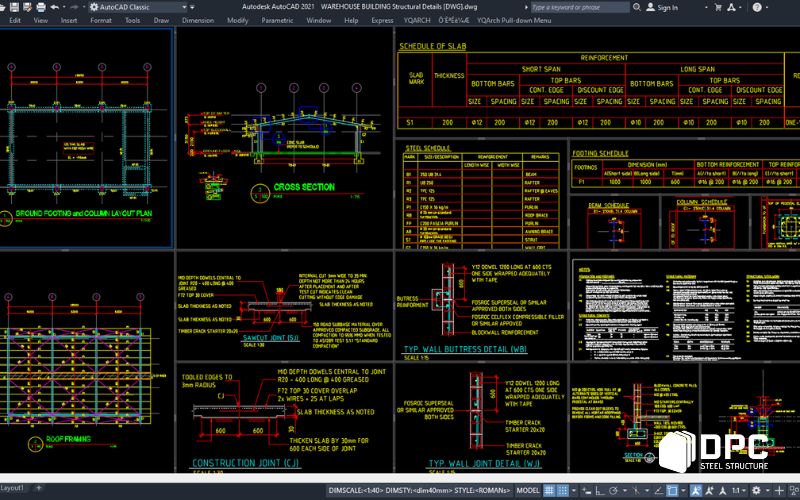

Bản vẽ Shop Drawing trên AutoCAD

5. Quy trình làm việc chuyên nghiệp: Hệ sinh thái phần mềm tại DPC Steel

Không có công ty nào chỉ dùng một phần mềm. Tại DPC Steel, chúng tôi kết hợp một hệ sinh thái phần mềm để tối ưu hóa quy trình xây dựng nhà xưởng tiền chế, kiểm soát chất lượng và giảm chi phí:

1. Giai đoạn Thiết kế (Design): Kỹ sư của chúng tôi nhận mô hình 3D kiến trúc từ Revit (nếu có) hoặc bản vẽ AutoCAD.

2. Giai đoạn Phân tích (Analysis): Mô hình được đưa vào ETABS hoặc SAP2000 để tính toán tải trọng, chạy nội lực và chốt tiết diện cột/dầm. Đây là bước tối ưu chi phí xây dựng nhà xưởng bằng cách đảm bảo tiết diện thép vừa đủ, không thừa, không thiếu.

3. Giai đoạn Chi tiết (Detailing): Đây là bước "thần kỳ". Mô hình đã chốt được chuyển sang Tekla Structures. Đội ngũ kỹ sư detailing của DPC Steel sẽ dựng mô hình 3D chính xác 100%, kiểm tra mọi va chạm, và thiết kế từng bản mã, bu-lông.

4. Giai đoạn Sản xuất (Fabrication):

   • Tekla tự động xuất file NC, chuyển thẳng xuống máy khoan/cắt CNC tại nhà máy.

   • Tekla tự động xuất bản vẽ gia công (Shop drawing) chi tiết cho từng cấu kiện.

5. Giai đoạn Thi công (Construction):

   • Tekla xuất bản vẽ lắp dựng (Erection drawing) chi tiết, hướng dẫn đội thi công nhà xưởng lắp ráp các cấu kiện theo đúng số hiệu, y như một bộ LEGO khổng lồ.

   • AutoCAD được dùng để xem, in ấn, và trao đổi nhanh các bản vẽ 2D với giám sát tại công trường.

Quy trình khép kín này giúp DPC Steel loại bỏ gần như 100% sai sót do con người, đảm bảo những gì được sản xuất tại nhà máy sẽ lắp vừa khít tại công trường.

6. Kết luận: Công nghệ là chìa khóa cho chất lượng kết cấu thép

Việc lựa chọn phần mềm phụ thuộc vào bạn là ai. Nếu bạn là Kỹ sư tính toán, bạn cần ETABS/SAP2000. Nếu bạn là Nhà thầu gia công/lắp dựng, Tekla Structures gần như là công cụ bắt buộc.

Công nghệ phát triển không ngừng, và các phần mềm chỉ là công cụ. Điều quan trọng nhất là năng lực của đội ngũ kỹ sư sử dụng chúng. Một phần mềm "khủng" trong tay một kỹ sư non kinh nghiệm cũng không thể bằng một công cụ cơ bản trong tay một chuyên gia.

Tại DPC Steel, chúng tôi không chỉ đầu tư vào phần mềm mới nhất, chúng tôi đầu tư vào con người để làm chủ công nghệ đó. Đó là cam kết của chúng tôi để mang đến các công trình kết cấu thép an toàn, chính xác và hiệu quả nhất cho khách hàng.

Bạn đang có kế hoạch xây dựng nhà xưởng? Hãy liên hệ với chúng tôi để trải nghiệm quy trình thiết kế - sản xuất - thi công được số hóa hoàn toàn.
